I307 Pm25LV010 + I304 24C02WP + I309 24C16WP

Main : 090-V26012-00

Состав : U301 EEPROM FM24C04A, U304 CT3257A, U400 CPU TSUMV26KU-LF, U403 SPI F80-100HCP, U800 УНЧ CD1517CP, U900 DC/DC MP1484EN, U901 SA1117BH-ADJ, U903 SA1117B -3.3, U905 SA1117B-3.3, U906 SA1117BH-3.3, TUNER : F21WT-3BAR-E, PANEL : MT185GW01 V.2 8YM18516-00

Main : HD6M48-E V2.0

Состав : U6 U10 Под радиатором, U11 SPI 25Q32BVSIG, U14 E5116AJBG-1J-E, U20 KIA1117 3.3, U23 KIA1117 3.3, U24 17-18 0732CG, U45 POL4558, PWA MSH9000-LF AFR5153G, PANEL : TM315GW01 V.0

Проверено перепрошивкой!

 50 - грн номер карты ---- ---- ---- ----

Main : T.MT8223.3B 10285

В архиве прошивки - SPI U7 25Q16BVSIG + Eeprom U9 FT24C32A + T-CON 320AP03C2LV0.1 IC591 24C16

Состав : U1 HDMI IT6633E-P, U2 MP1482DN, U3 EH16A 020K31, U4 AZ1084S2 -3,3E1, U5 EH11A 027K42, U6 EH11A 027K42, SPI U7 25Q16BVSIG, CPU U8 Под радиатором, Eeprom U9 FT24C32A, U10 74HC4052D, U11 УНЧ R2A15122FP, U12 UTC78D05L, U14 CBT3257ADU15 CBT3257AD, TUNER - F20WT-3DDR-E, PANEL : LTA320AP02

Проверено перепрошивкой!

Шасси : T.VST26.7A

Состав : CPU TSUMV26KE-LF, SPI 25Q80BVSSIG, FT24C32A

Panel : CLAA215FA04

Tuner : TDQ ATF27WT-F

CPU : TSUMV59XU-Z1, SPI U101 GD25Q32

PANEL :  M215HGE-L21 Rev.C1 CHIMEI 1920*1080

После прошивки включить телевизор в сеть, подождать 10-15 сек, и пробовать включить

тв с панели  или с пду !

Проверено перепрошивкой!

Main : T.MS6M48.10B 10463

Состав : процессор под радиатором, SPI MX25L3205, RAM NT5TU32M16C6-25C, Tuner : ET-6T1E-LF-108W-A, Panel : V315H3-LE2

После прошивки включить телевизор в сеть, подождать 20-45 сек, и пробовать включить

тв с панели  или с пду !

Проверено перепрошивкой!

 50 - грн номер карты ---- ---- ---- ----

Main : KDL32MS611A-BOE-31 YTK

Состав : CPU Под радиатором, SPI Flash 25Q64B

После прошивки включить телевизор в сеть, подождать 10-15 сек, и пробовать включить

тв с пульта дистанционного управления !

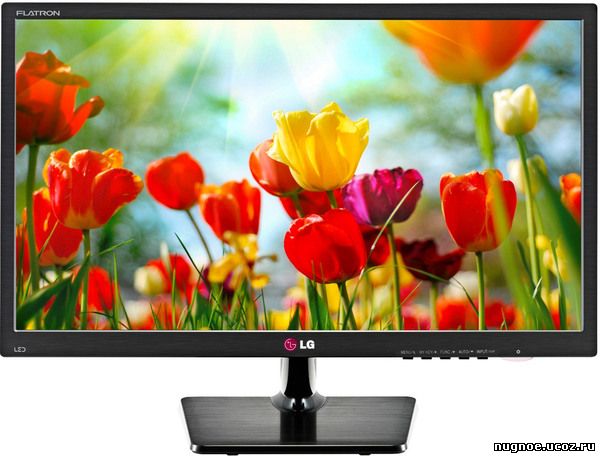

Main : EAX64985202(1.1)

Состав : IC100 RTD2280LJ, IC200 25X40CL, IC300 APW7331, Q101 A033, Q102 UMT0110 13E009

Неисправности : при подключении блока питания не загорается светодиод рабочего режима. После измерения питания монитора, было обнаружено, при отключенном блоке питания напряжение 19 вольт присутствует, а после подключении блока питание к монитору, бп уходит в защиту,  при измерении сопротивления на разъеме JK300 было обнаружено короткое замыкание = 8 Om - неисправен оказался керамический конденсатор C404

Проверено перепрошивкой!

Main : 715T3009-1 Ver : A

Состав : CPU Под радиатором, U101 4449 BA8N11, U103 MT8295AE, U104 K181 1117-18, U201 MT5133AN, U401 24C16WP, U404 MX25L3205DMI-12G, U502 81EH6FT TMDS251, U503 24C02WP, U505 24C02WP, U510 24C02WP, U601  WM8521HCGED 7ACEFJA, U602 TDA8932BTW, U603 PT2808-S, U604 R4580I, U605 74HC4052D, U607 R4580I, U7901 ADI 742, U7902 SC4519, U7903 K182G1117, U7904 AP1513, U7905 K254 GI084-33, U7906 K102G1117, U7907 AKB 812, U7908 AP1510, Q7902 9435GM, Q7907 4449 BA8N11, HIN232CBZ, TUNER : 3139 147 2688# FQD1116ME/B H SV20 0821, PANEL : V260B1 -L11 Rev. C1
