Размер экрана : 16" (40.64 см )

Разрешение : 1366 х 768 HD Ready

Цифровые тюнеры : DVB-T, DVB-C (MPEG4)

Поддержка Форматов : MP3, WMA, MPEG, VOB, MKV, MP4, FLV, 3GP, AVI, ASF, JPG, JPEG, BMP

Входа : USB, HDMI, SCART, PC, VGA

Main : T.MSD306.8B 10305

Состав : U1 BM1117 3.3, U2 BM1117 ADJ, U3 AIC2857, U4 BM1117 3.3, U5 HDMI IT6633E-P 1028-BXO, U2 PWA R2A15122, U11 RAM H5PS5162FFR, U13 7805D, CPU под радиатором, SPI U16 25Q32BVSIG, TUNER : DT82WT-3R-E, PANEL : LTA320AP06

Резисторы блока питания : R10 = 103, R12 = 220, R13 2R20, R14 = 220, R15 = 101, R16 = 101, R17 = 2002, R18 = 2002, R20 = 2002, R21 = 2002, R26 = 1272, R27 = 472, R28 = 472, R30 = 2402, R31 = II02, R32 = 2R20, R35 = 301, R38 = 4701, R40 = 101, R43 = 100, R48 = 121, R49 = 561, R53 = 1003, R54 = 103

Main : 40-0MS82D-MAD2LG

Состав : U101 cpu под радиатором, U102 SPI 25Q32BVSIG, U600 PVA MSH9010-LF, U801 GH11H 225TD1, U803 1117, U805 IABZC S0T-23-8, U807 IABZC SOT-23-8, U806 IABZC SOT-23-8, TUNER : 07-389SI3-NF1G XF-3SA, PANEL : V290BJ1-LE1 Rev.1

Main : 966-1389-719-B.PCB

В архиве прошивки U10 F16-100HIP U15 F16-100HIP

Состав : U4 MP1410ES, U6 A19r Sot23-5, RAM U9 HY57V641620FTP-6, U11 CD4052BM, U10 F16-100HIP,  CPU U13 MST719DU-LF, U15 F16-100HIP, U14 24C32N, U16 24C04, U17 4334KSZ, U18 94B2 EUA6011A, U19 MP1410ES, U22 24C04, U23 A19r Sot23-5, PANEL : FU-16-004_K3989TP, TUNER : SHJ-6A FU8A051 1001

LCD Driver : AO4606 - 2ШТ

Неисправности : нет подсветки матрицы, на сенсорной панели мигает раз в две секунды синий светодиод - неисправна одна из микросхем AO4606 на драйвере подсветки.

Main : CV9202H-DPW

Состав : CPU Под радиатором, DC/DC U3 ML4LJ Sot23-6, U4 GH23H 402ND0, RAM U5 K4B1G1646G-BCK0, DC/DC U6 NB4NH Sot23-6, SPI U8 25Q64FVSIG, U10 GH27G 430MJ8, УНЧ TPA3020D2, DC/DC U12 NB4NH Sot23-6, HDMI U13 IT6633E-P 1431CXO, PANEL : SM315ATDA03 D0308

В архиве прошивки : 1701 TDA15021H1N1C91 SF1490.1 + 7402 24C32WP + 7099 24C16 + 7403 MX29LV040CQC-70G

 108 - грн номер карты ---- ---- ---- ----

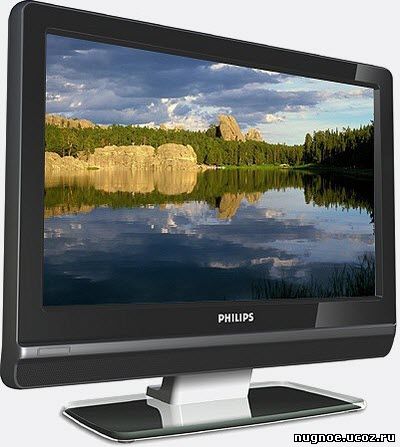

Шасси : LC4.1E AC

Состав : 1328 EPC0S K3953L, 1330 EPCOS  K9656L, 1701 TDA15021H1/N1C91 SF1490.1, 7099 24C16, CPU 7401 GENESIS gm5221H-LF, 7402 24C32WP, 7403 Stiker S4CEV1 V1.20, 7461 SM5301BS, 7463 74A7CFM, 7490 24C02WP, 7510 LC14A 75K, 7516 1575D1GL 77092 12, 7751 75HYC6 LVC08A, 7920 78M08, 7930 34063PQIWA, 7953 L4940D2TL2, 7955 LD1086 -18, TUNER : 3139 147 2321A UR1316S/A I H-3 BZ21 0723, PANEL : LC201V02 (SD) (B1)

Main : BA8CN6G04011

Состав : CPU IC4513 ZORAN ZR39670HGCF, SPI IC 3706 MX25L3206

Проверено перепрошивкой!

Прошивки U7 T80-75HCP + U12 T16-75HIP

Шасси : CTV711MB

Состав : CPU SPV7100E, SPI U7 T80-75HCP, HDMI U13 CAT6353CQ, RAM U4 HY5DU281622FTP-5,U8 SPHE1002AG, U7 HY57V281620FTP-6, U12 T16-75HIP, U9 SPDC210A УНЧ LA42102, Tuner CDT-9LTPL338-40, Panel : T315XW04 V1

Main : 40-MT00TB-MAB2XG

В архиве прошивки : Flash U8 S29AL016D70TFI02 + Eeprom U10 24C32WP

Состав : U1 AZ1084S2 -3.3EI, U2 AZ1084S2 -ADJEI, U3 1084-33PE, U4 1084 -18PE, U5 LD33, U6 MT8200ALE, U7 W9864G6IH-5, U8 S29AL016D70TFI02, U10 24C32WP, U11 LD18, U12 MT8293AE, U13 ATML930 02B, U14 24C08WP, U15 ATML930 02B, U16 HEF4052BT, U20 4803 BA9T13, U601 TDA9886TS, UM01 F9222T, U002 WM8501GED, U003 WM8738GED, U505 4803 BA9T13, U001 TDA7266, TUNER : TEDE8-601A, PANEL : CLAAA216WA01

При выходе из строя одной из ламп подсветки, срабатывает защита!Устранить неисправность можно заменив неисправную лампу, или можно так же отключить защиту инвертора, запаяв 4 pin микросхемы MP1008ES через 100 Ом на землю, и отключив неисправную лампу, так как ламп в тв установлено четыре на изображение и на равномерность свечения матрицы это не повлияет!

Проверено перепрошивкой!

 50 - грн номер карты ---- ---- ---- ----

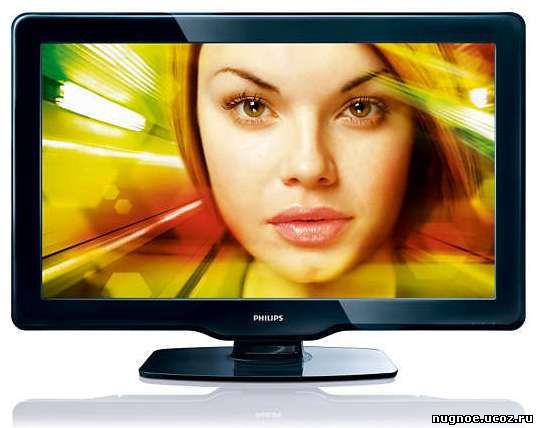

Main : 715G3786-M1A-000-004X

Состав : CPU U4201 MT8222TMMU, SPI U4104 25Q32, U4103 24C32, U4203 344C1005, RAM U5101 W9425G6EH-4, U5102 LP2996, U6102 74HC4052D, U1101 24C02WI, U1501 ABC IAN+, U1502 ABC IAN+, U6101 74HC4052D, U6202 ABC IAN+, U6301 TPA3110D2, U1704 24C02W, U7104 L513 912T63, U7106 L472 973-120, U7105 5106 AADJ 1005, U7201 LG Display TL2428MC, Q7102 4411 BA0A1D, U7202 24C32, U7301 RT8250, U7302 MAXIM 17113E TL950, U7401 MAXIM 9668E TP002, U7402 TPS65192, Q7106 4411 BA0A1D, TUNER TAFT-S712D, PANEL - LC320WUY (SC)(B1)
