Main : CV308H-I
Состав : U1 TPA3110LD2, U2 BM1084 ADJ 1130TQ, U4 A8293 1052 436T, U5 MP1482DS, U6 1117 36A9 ADC, U7 NT5TU32M16DG-AC, U8 K24C64, U10 NT5TU32M16DG-AC, U11 Под радиатором, U13 AVL6211LA0001, U14 1117 33C6 33C, U15 D8602F5, U17 MX25L6406E, U18 AS7805D-E1, TUNER U12 - EDS-10310FN0HA, TUNER U19 - TDTC-G901D 1111C1414, PANEL : TC315FJE1 |
|
Main : 40-MT10L1-MAG2XG

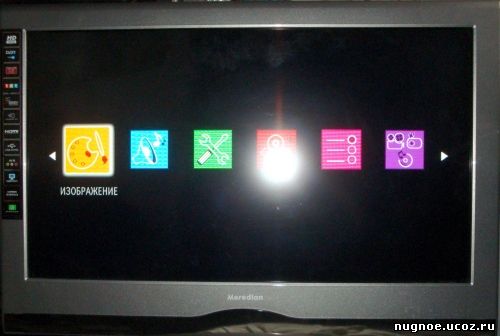

Прошивка Thomson 22FS5246C = Meredian LED-24D20F Скачать с remont-aud Состав : U12 AZ1084D-ADJE1, U104 1117 31D5 33CX, U105 1117 33C2 ADX, U107 MP1482DS, U109 AZ1084S2-3.3E1, U200 V66 SOT25, U300 HDMI IT6633E-P, U301 24C02WP, U302 24C02WP, U500 CPU MT5310CHOU 1148-BMSL, U600 MT5135AE 1145-AMAL, U700 SPI 24Q64, U701 RAM H5TQ1G63DFA, U703 24C32WP, U800 HEF4052BT, U803 TAS5707, Q100 D13N3LT, Q101 4803A, TUNER : DT91CT-2-E, PANEL : V236H1 -LE2 Rev.C1 Резисторы блока питания : R211 = 680, R212 = 01X = 10 Om, R213 = 473, R214 = 470, R245 = 4R7, R246 = 4R7, R255 = 681 Неисправности : телевизор включается с панели управления и с пульта (тухнет светодиод) подсветки и звука нет - после прошивки spi flash 25Q64 прошивкой Thomson 22FS5246C работоспособность тв восстановилась! |
|
Main : 17MB25-3
В архиве прошивки SPI U132_S25FL016A + Eeprom U103_24C64 Panel : LTM190M2-N31 |
|
Main : 17MB60-3
Состав : U180 UTC LD1117AL, U145 110tH SOT26 , U149 YB=T12 SOT25, U154 W9751G6JB-25, U155 W971CG6JB-25, CPU U157 Под радиатором, U158 SPI 25L8006E, U168 TPA3113D2, U173 RT8283AH, U175 UTC LD1117AL, U176 9EAK 381, U178 4558CM, U23 RT8283AH, Q199 431A1 SOT26 Вход в сервис : набрать с пульта дистанционного управления Меню 4_7_2_5 |
|
Main : 17MB35-4 Вход в сервисное меню : набрать с пульта menu 4_7_2_5
Состав : U102 104PJ SOT26, U103 24C64WI, Q104 TX SOT26, U110 K24C02, U111 358 eZ938, U112 24LC21A, U117 4558CM, U118 4558CM, U119 4558CM, U123 AZ1117D -ADJE1, U124 MP7721DF, U127 74HC4052D, U128 PT2308-S, U132 MX25L1605D, U133 Sil9185ACTU, U137 MP1583DN, U138 MST6WB7GQ-LF-2, U142 EM6A9160TS-4G, U144 G99H 340, U147 2161 SOT25, TUNER : THOMSON FT3111 21914160 SV2009366012986, PANEL : LC320WUD (SB) (A1) |
|
Проверено перепрошивкой!
Panel : M240HTN1.2 Main : MSDV3225-ZC01-01 Состав : Процессор под радиатором, flash 25Q64 |
|
Проверено перепрошивкой!
Состав : cpu под радиатором,spi flash 25L4005A |
|
Main : MSTV3208-ZC01-01
Состав : CPU U10 MST6E48RHS-LF-Z1, RAM U14 H5PS5162GFR, SPI U211 FL032KIF, TUNER : F21WT-3BAR-E, PANEL : V236H1-LE5 Rev . C1 |
|
Проверено перепрошивкой! Main : MSDV3222-ZC01-01 V3N07 Panel : LC315TU3A
Состав : CPU Под радиатором, SPI 25Q64BSIG |
|
Main : MSAV3220-ZC26-02 (B)
|
