UOC VCT 6973G B3 500 + 24C64LI Шасси : 17MB22-2 Состав :
|
|
IC24 24C32 + IC33 24C32 Шасси : 17MB11-6 Состав : Pixelworks PW1231A, SAA5264PS/M3/0104, 24C32, SII1151CLU, IPA3002D2, MST9883C
Вход в сервис : набрать с пульта MENU 4725 Выход выключить тв с пульта... |
|
SPI + EEPROM Прошивки проверены обратной записью!

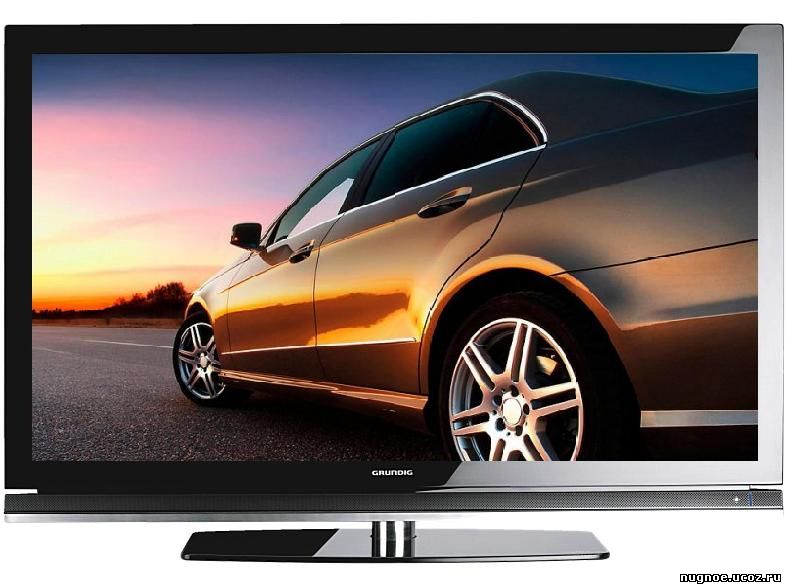

Шасси : VPZ190R - 4 V-0 Состав : IC402 CPU под радиатором, IC100 24C32WP, IC102 TC58NVG0S3EBAI4, IC106 25Q16BVS1G, IC501 TAS5707, IC200 под радиатором, IC201 под радиатором, IC600 54226, IC601 54226, IC604 NVN OF, IC606 54226,IC603 CFC1N, TC609 54226, IC700 C125 19, IC800 ABC NCZ+, IC900 STMAV349, IC700 C125 19, IC701 C125 19 TUNER : TDAG8 - D11A |
|
Шасси : CV59L-C Состав : CPU - TSUMV59XU-Z1, Spi Flash : W25Q32BV, Tuner - мини, UN - YD1517P, Led Panel - HM215WU1
|
|
S29AL016D70TFI02_FLASH.BIN PHILIPS 26PFL3403S/60 Chassis : TCM1.0E LA Состав : U6 MT8200ALE, U10 24C32WP, U14 24C08, U12 MT8293AE, U7 K4S641632K-UC50, U8 S29AL016D70TFI02, U601 TDA9886TS, U001 TDA7266, UM01 F9222, UOO3 WM8738GED Tuner : TEDE9-2C2B T-CON : V260B1-C03 LCD : V260B1 -L03 Rev C2 INVERTER : VIT70038.50 REV : 3 U5 OZ964SN, U3 AS324M-E1, Q10 BH6K1L, Q8 BH6K1A, U1 KIA78M05F, Q9 BH6K1A, Q11 BH6K1L PSU : 40-1PL37C-PWF1XG : IC1 VIPer22A, IC2 L6563, IC3 L6599D, IC4 LM393, QW9 K3568, QW10 K3568, QF5 K3568
Прошивка проверена записью во флешь S29AL016D70TFI02 обратно! Ремонт lcd панели V260B1 -L03 Rev C2 Перейти |
|

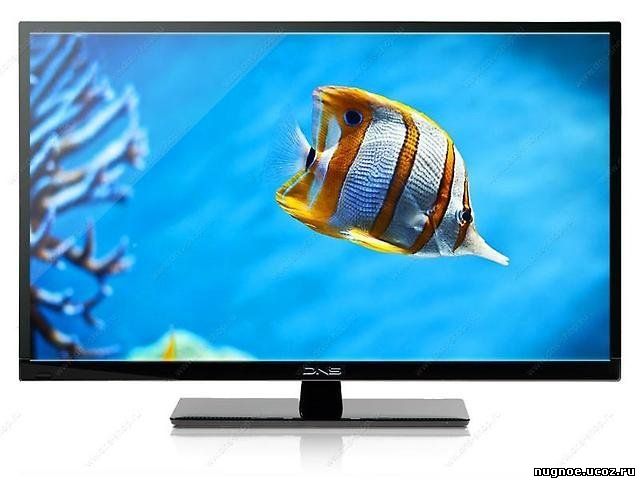

Шасси : TP.SIS231.PT85 Вариант 1 Вход в сервис меню : набрать с пульта MENU 1147 выход EXIT Вариант 2 Вход в сервис меню : набрать с пульта MENU 4321 выход EXIT Состав : Cpu : под радиатором, Spi Flash 25Q64, H5T01G630FA, TPA3119LD2 LCD : V390HJ1-P02 Rev.C1
|
|

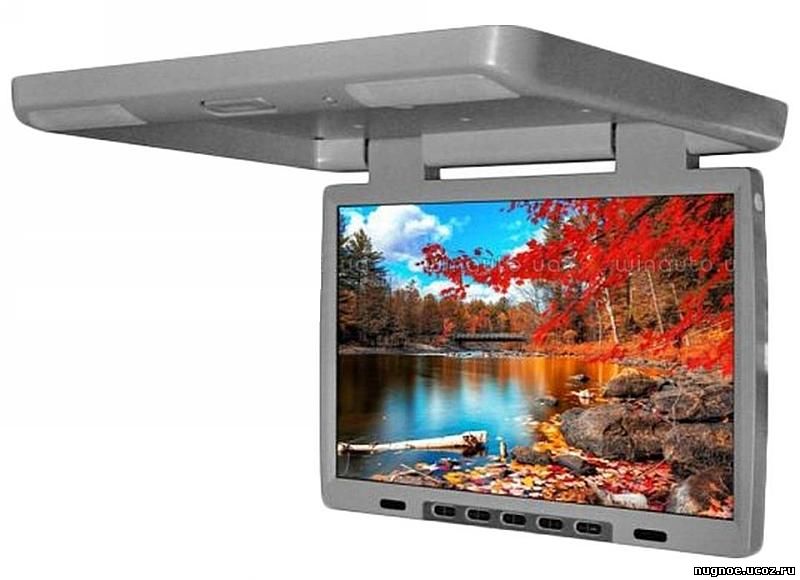

Потолочный монитор без названия и модели! Прошивки : IC15 25LV010 + U10 T16A - 75HIP + IC18 24C16AN Состав : U1 24C04, IC15 25LV010, IC18 24C16AN, U6 T16A - 75HIP, IC17 RTD2660, U7 SPHE8202R
|
|
Прошивки : IC15 25LV010 + U10 T16A - 75HIP + IC18 24C16AN + T-CON SHARP IC3 AT08A Прошивки проверены записью обратно! Состав : IC17 RTD2660, U9 SPHE8104PW, U10 T16A - 75HIP, IC15 25LV010, IC4 1CZ21H, IC3, IC1 1CZ21H, IC9 HCF4052, U1 TDA7496, IC18 24C16AN, IC19 SA1117BH - 1.8, IC20 SA1117BH - 3.3, U3 SA1117BH - 3.3, U4 SA1117BH - 1.8 INVERTER TAKAO - CA003, IC1 T5001, Q1 EA, Q2 BHQE, Q3 FC5L, Q4 FC5L
|
|
SPI+EEPROM Шасси : SP208ESA Состав : CPU под радиатором, EN25T80,T24C32A,TUNER TNF9310-BFR1 DVD : CPU SPHE8202TQ, EN25T80 Оптика : HOP-120X LCD : CLAA215FA Вход в сервис : MENU 7050 набрать с пульта
|
|
Схема TOSHIBA 32AV500P Скачать/Download Пульт : CT - 90298
Шасси : V28A000628G1 Состав : QA100 TDA15451HV/N1B00, XA01 27.000, XA06 24.576, QA303 TMDS341A, QA103 HY5DU281622FTP-4, QF01 TDA8891H1/N1B, QA301,QA302 24C04WP, QA101 24C64WP, QA102 25P80VG, QA104 HX8G58, QA106 HH8G63, Q610 R2K15106NP, QA305 LPC924F, QF10 V86 2405 811, Q700 7P986 2106D, Q711 BA33BC0, Q720 KIA78D25F, Q710 BA33BC0, Q721 BA18BC0 PS : V28A000678B0 CCP - 6400S Состав : QE01 STRY6476, DE75 FMX12S, QE40 D2396, QE57A 8001FFE, QE50 8001FFE, QE90 090RDA1, QE83 431S, DE01 D3SB 60, QE41 J668, QE20 MP1591DS INVERTER : MPF3933L Состав : IC501 BD9766FV, IC101 5501A, IC502 2904, Q101 K4107, D001 D15XB, D101 F10L60V, D221 YG972S6, D201 YG972S6, Q201 K3659, Q221 K3659 |
